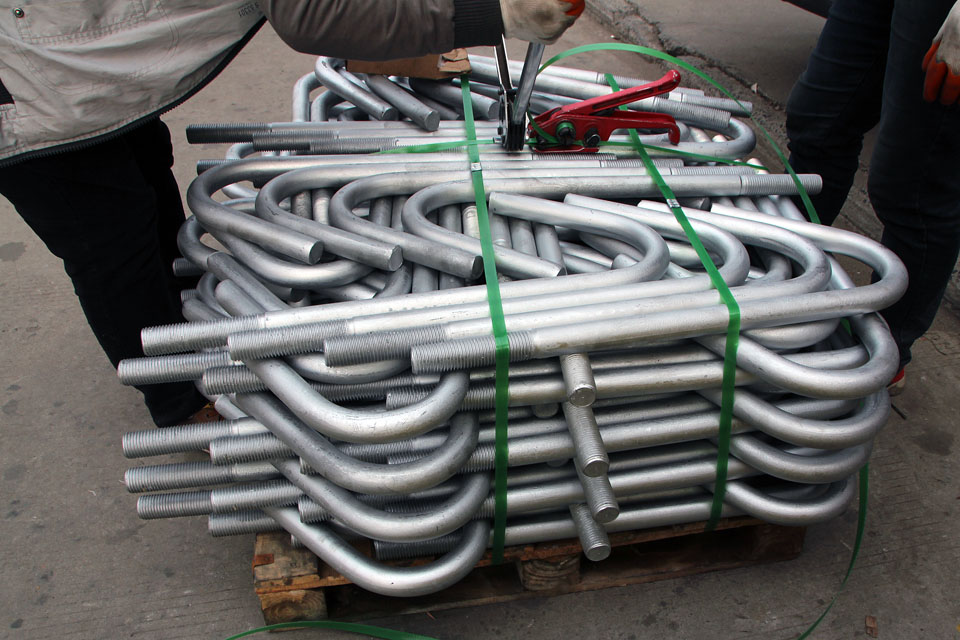

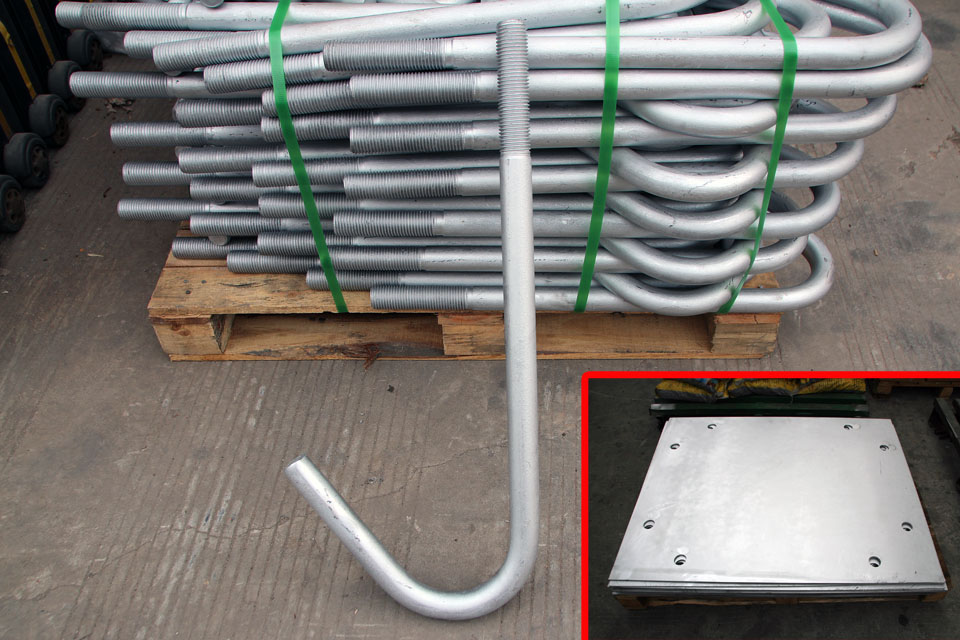

v型地脚螺栓

性能特点

地脚螺栓适用于各种设备固定、钢结构基础预埋件、路灯、交通指示牌、泵、锅炉安装、重型设备预埋固定等.
地脚螺栓是指将螺栓的一端埋设在地面或者基础里面，用于把大地或基础和机器设备连接起来的工具，以便机械设备及机床的地面安装、固定及调整。

地脚螺栓一般用Q235钢，即为光圆的。螺纹钢（Q345）强度大，做螺母的丝扣没有光圆的容易。对于光圆地脚螺栓而言，埋深一般为其直径的25倍，然后做一个120mm左右长的90度弯钩。如果螺栓直径很大（如45mm）埋深太深的话，可以在螺栓端部焊方板，即做一个大头就可以了（不过也是有一定要求的）。埋深和弯钩都是为了保证螺栓与基础的摩擦力，不至于使螺栓发生拔出破坏。地脚螺栓的抗拉能力就是圆钢本身的抗拉能力了，大小等于截面面积乘以许用应力值（Q235B:140MPa,16MnorQ345:170MPA）就是设计时的允许抗拉承载力。

地脚螺栓的用途：
1、固定地脚螺栓又称为短地脚螺栓，它与基础浇灌在一起，用来固定没有强烈振动和冲击的设备。
2、活动地脚螺栓又称为长地脚螺栓，是一种可拆卸的地脚螺栓，用于固定工作有强烈振动和冲击的重型机械设备。
3、胀锚地脚螺栓往往被用于固定静置的简单设备或辅助设备。胀锚地脚螺栓的安装应该满足下列要求：

（1）螺栓中心到基础边缘的距离不小于7倍的胀锚地脚螺栓直径；
（2）安装胀锚地脚螺栓的基础强度不得小于10MPa；
（3）钻孔处不得有裂纹，注意防止钻头与基础中的钢筋、埋管碰撞。
（4）钻孔直径和深度应与胀锚地脚螺栓相匹配。
4、粘接地脚螺栓为近几年常用的一种地脚螺栓，其方法和要求同胀锚地脚螺栓。但粘接时注意把孔内杂物吹净，并不得受潮。

地脚螺栓的安装使用方法：
1、一次埋入法：浇灌混凝土时，将地脚螺栓埋入。当高塔等以倾覆控制时，地脚螺栓宜采用一次埋入法。
2、预留孔法：设备就位，将孔洞打扫干净，将地脚螺栓放入孔中，设备定位找正后再用比原基础高一级的无收缩细石混凝土进行浇灌，捣固密实。
1.一次埋入之地脚螺栓中心至基础边缘的距离不应小于4d（d为地脚螺栓直径），且不应小于150mm（d≤20时不应小于100mm），并不小于锚板宽度的一半加50mm，当不能满足上述要求时，应采取适当措施，予以加强。
2.结构用的地脚螺栓直径不宜小于20mm。
3.当承受地震作用时，应采用双螺母固定，或采用其它有效防止松动的措施，但地脚螺栓的锚固长度应比非地震作用的锚固长度增加5d。
